Устройство и ремонт зеркальных фотоаппаратов Nikon D70

Где находится и как разрядить конденсатор вспышки в зеркальном фотоаппарате Nikon D70

После демонтажа задней панели, в правой части фотоаппарата мы видим накопительный конденсатор фотовспышки, которому следует уделить особое внимание.

После каждого включения фотоаппарата конденсатор вспышки заряжается практический до 300 Вольт и сохраняет заряд после выключения фотокамеры довольно таки длительное время. Категорически запрещается дотрагиваться его выводов (место расположения выводов обведено красной рамкой см фото 7 выше).

Для продолжения дальнейшей разборки и ремонта фотоаппарата необходимо разрядить накопительный конденсатор вспышки через сопротивление 2 кОм мощностью 2 - 5 Ватт. Пренебрежение этим правилом может привести не только к ощутимому, довольно болезненному удару током, но и выходу из строя многих электронных компонентов схемы зеркального фотоаппарата и как следствие к экономической нецелесообразности продолжения дальнейшего ремонта.

Данное правило распространяется не только при разборке и ремонте фотоаппарата Nikon D70, рассматриваемого в данной статье, но и при ремонте цифровых и зеркальных фотоаппаратов других моделей и производителей.

Так же хотелось бы остановиться на моменте - если у Вас нет уверенности в том, что сможете сделать все правильно, то используйте данный материал как знакомство с устройством зеркального фотоаппарата.

Как поднять вспышку в зеркальном фотоаппарате, если он выключен

Для того чтобы снять переднюю панель необходимо открутить два винта которые находятся под откидной головкой вспышки.

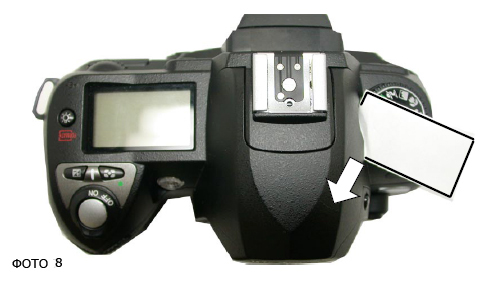

Поднять головку вспышки в выключенном состоянии и не сломать фиксатор, нужно вставить тонкую пластину (можно использовать плотный картон) как показано на фото 8, и сдвинуть ее по направлению стрелки.

Откручиваем 4 винта длинной 4.3 мм (см фото 9)

Как снять переключатель фокусировки в зеркальном фотоаппарате

При помощи скальпеля или лопатки аккуратно поддеваем наклейку в центре переключателя автоматическая/ручная фокусировка AF/MF, как показано на фото 10, откручиваем винт в центре переключателя.
